În calitate de furnizor experimentat de cabluri blindate, am fost martor direct la importanța instalării corecte într-un panou. Cablurile blindate sunt concepute pentru a oferi o protecție robustă cablajelor electrice, făcându-le ideale pentru diverse aplicații, de la setări industriale până la clădiri rezidențiale. În această postare pe blog, vă voi ghida prin procesul de instalare a cablului blindat într-un panou, asigurând un sistem electric sigur și eficient.
Înțelegerea cablurilor blindate
Înainte de a ne aprofunda în procesul de instalare, să înțelegem pe scurt ce sunt cablurile blindate. Cablurile blindate constau din conductori, izolație, un strat de blindaj metalic și o manta exterioară. Stratul de blindaj, de obicei realizat din fire de oțel sau benzi, oferă protecție mecanică împotriva daunelor fizice, cum ar fi impactul, abraziunea și mușcăturile de rozătoare. Acest lucru face ca cablurile blindate să fie adecvate atât pentru instalații interioare cât și exterioare, unde cablurile pot fi expuse la medii dure.

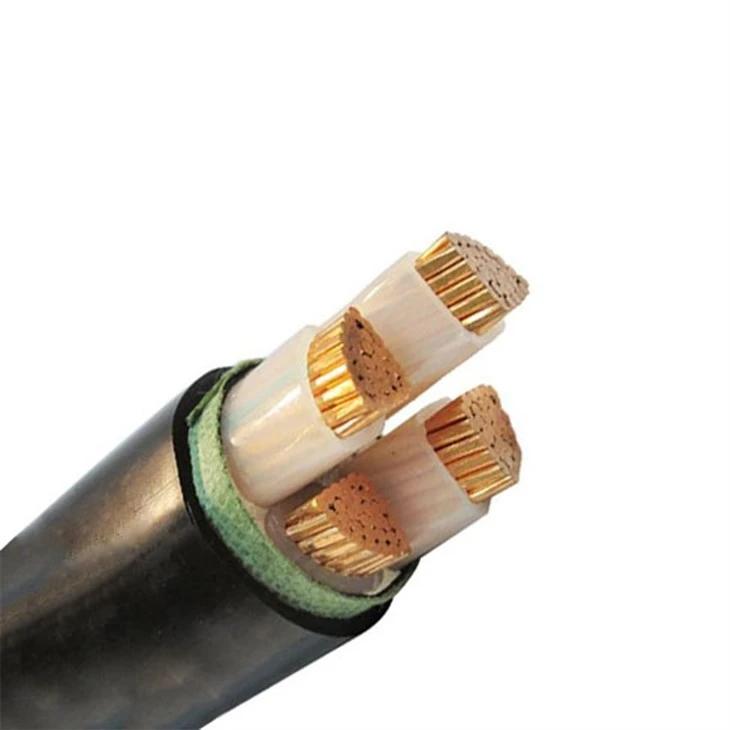

Oferim o gama larga de cabluri blindate, inclusivCablu blindat Yjv32 3* 50mm,Cablu electric de alimentare Yjv32 Amourd, șiCablu blindat de putere Yjv22 16mm*5. Aceste cabluri sunt proiectate pentru a satisface diferite cerințe electrice și condiții de mediu, asigurând performanțe fiabile în diverse aplicații.
Pregătirea înainte de instalare
Înainte de a începe instalarea, este esențial să luați măsurile de precauție necesare pentru a vă asigura siguranța și buna funcționare a sistemului electric. Iată câțiva pași de urmat:
- Opriți alimentarea: Înainte de a lucra la orice instalație electrică, opriți întotdeauna alimentarea cu energie a tabloului de la întrerupătorul principal. Acest lucru va preveni riscul de electrocutare.
- Adunați instrumentele și materialele necesare: Veți avea nevoie de o varietate de instrumente și materiale pentru instalare, inclusiv tăietoare de cabluri, dispozitive de dezis fire, șurubelnițe, un burghiu și conectori corespunzători. Asigurați-vă că aveți toate elementele necesare la îndemână înainte de a începe.
- Inspectați cablul și panoul: Verificați cablul blindat pentru orice deteriorare sau defecte înainte de instalare. De asemenea, inspectați placa panoului pentru a vă asigura că este în stare bună și are suficient spațiu pentru cablu.
- Planificați traseul cablului: Determinați cel mai bun traseu pentru cablu de la sursă la placa panoului. Evitați curbele ascuțite și obstacolele care ar putea deteriora cablul.
Instalarea cablului blindat
Odată ce ați finalizat pregătirea de preinstalare, puteți începe instalarea cablului blindat în placa panoului. Iată un ghid pas cu pas:
- Măsurați și tăiați cablul: Măsurați lungimea cablului de care aveți nevoie și tăiați-l folosind tăietoare de cablu. Asigurați-vă că lăsați o lungime suplimentară pentru flexibilitate.
- Scoateți teaca exterioară și armura: Folosiți un dispozitiv de îndepărtare a cablului pentru a îndepărta mantaua exterioară și stratul de armătură de la capătul cablului. Aveți grijă să nu deteriorați izolația sau conductorii.
- Decupați conductorii: Folosiți un dispozitiv de îndepărtare a firelor pentru a îndepărta izolația de la capetele conductorilor. Lungimea conductorilor decupați ar trebui să fie adecvată pentru conectorii pe care îi veți folosi.
- Instalați presetupa cablului: Introduceți cablul printr-un presetupă și strângeți-l bine pe placa panoului. Presetupa pentru cablu va oferi o etanșare etanșă la apă și praf în jurul cablului.
- Conectați conductorii: Conectați conductorii decupați la bornele corespunzătoare din placa panoului. Asigurați-vă că conexiunile sunt strânse și sigure. Poate fi necesar să utilizați șurubelnițe sau alte instrumente pentru a realiza conexiunile.
- Pământ armura: Conectați stratul de blindaj al cablului la terminalul de împământare din placa panoului. Acest lucru va asigura că orice defecțiuni electrice ale cablului sunt împământate în siguranță.
- Asigurați cablul: Folosiți legături de cablu sau alte metode adecvate pentru a fixa cablul pe placa panoului și de-a lungul traseului cablului. Acest lucru va împiedica mișcarea sau deteriorarea cablului.
Verificări post-instalare
După finalizarea instalării, este important să efectuați câteva verificări post-instalare pentru a asigura siguranța și funcționarea corectă a sistemului electric. Iată câțiva pași de urmat:
- Inspectați instalația: Verificați conexiunile cablurilor, împământarea și instalarea generală pentru orice semne de deteriorare sau conexiuni slăbite. Asigurați-vă că totul este în siguranță și la locul său.
- Porniți puterea: Odată ce sunteți mulțumit de instalare, porniți sursa de alimentare a panoului de la întrerupătorul principal. Verificați sistemul electric pentru a vă asigura că funcționează corect.
- Testați circuitul: Utilizați un multimetru sau alt echipament de testare adecvat pentru a testa circuitul pentru tensiune, continuitate și alți parametri electrici. Asigurați-vă că circuitul funcționează în limitele specificate.
Concluzie
Instalarea cablului blindat într-un panou necesită o planificare atentă, instrumente adecvate și atenție la detalii. Urmând pașii evidențiați în această postare pe blog, vă puteți asigura o instalare sigură și eficientă, care îndeplinește toate codurile și standardele electrice necesare.
Dacă sunteți pe piață pentru cabluri blindate de înaltă calitate, suntem aici pentru a vă ajuta. În calitate de furnizor de top de cabluri blindate, oferim o gamă largă de produse pentru a răspunde nevoilor dumneavoastră specifice. Indiferent dacă lucrați la un proiect rezidențial mic sau la o instalație industrială mare, avem expertiza și produsele pentru a vă asigura succesul.
Contactați-ne astăzi pentru a discuta cerințele dvs. și pentru a afla mai multe despre produsele noastre cu cabluri blindate. Așteptăm cu nerăbdare să lucrăm cu tine!
Referințe
- Ghid de instalare electrică, Codul electric național (NEC)
- Manual de instalare a cablului blindat, instrucțiuni ale producătorului
