Liaoning Pengcheng Cable Co., Ltd. a fost înființată în 1990. Echipa de cercetare și dezvoltare a companiei este compusă din experți experimentați în domeniul cablurilor din industrie și a dezvoltat independent o varietate de produse speciale de cabluri de înaltă tehnologie.
Echipamente avansate
Pengcheng Cable are o serie de linii de producție internaționale avansate, fabrici moderne, parcuri industriale de întreprinderi integrate de producție de sârmă și cablu.
Controlul calității
Produsele companiei au trecut certificarea sistemului de management al calității ISO9001/IATF16949, certificarea sistemului de management de mediu ISO14001, certificarea sistemului de management al sănătății și siguranței în muncă ISO45001, certificarea sistemului de management al măsurătorilor ISO10012 și alte 8 certificări majore ale sistemului de management.
Soluție unică
Compania se dedică în principal cercetării, dezvoltării și producției de cabluri ignifuge flexibile cu izolație minerală, cabluri de cupru ondulate cu izolație minerală cu curele de mica și noi serie 8000 de cabluri de alimentare blindate cu miez de aliaj de aluminiu anti-presiune și rezistente la fluaj, precum precum și cabluri ignifuge fără halogen și fără fum și fire și cabluri obișnuite și alte game complete de produse de cablu de înaltă calitate, cu specificații complete, cercetare și dezvoltare, proiectare, producție, marketing și service.

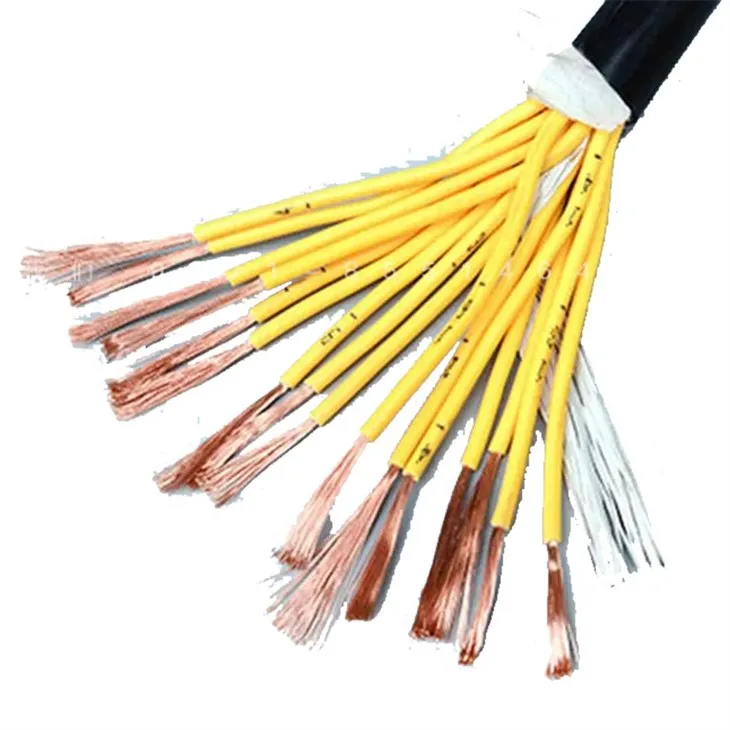

Firele panoului de control sunt cabluri multiconductoare utilizate în aplicații de automatizare și instrumentare. firele panoului de control pot măsura și regla transmisiile proceselor automate. Firele panoului de control sunt adesea clasificate UL și/sau CSA.
Cablu de control al luminii din PVC
Cablu de control al iluminatului din PVC, cablu de control izolat din PVC cu manta PVC. k: Cablu de control, primul v: material izolator clorură de polivinil, al doilea v: material manta clorură de polivinil, p: cablu ecranat, există un strat de strat de ecranare metalic în cablu.

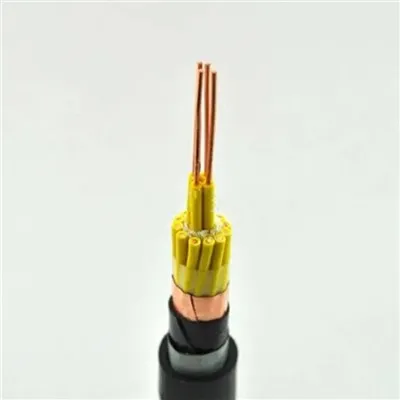

Cablu de control al luminii Cablu Sy 2.5
Specificațiile cablului de control KVV model parametrii tehnici
● Tensiunea nominală a frecvenței puterii Uo/U este 450/750V.
● Temperatura de funcționare pe termen lung permisă a conductorului cablului este de 70 de grade.
Miezul cablului de control este miez de cupru, secțiunea transversală nominală este de 2,5 mm2 și mai jos, 2 ~ 61 de miezuri; 4 ~ 6mm2,2 ~ 14 miezuri; 10mm2,2 ~ 10 miezuri. Temperatura de funcționare a cablului de control: izolația din cauciuc este de 65 de grade, izolația din PVC este de 70 de grade și 105 de grade în două grade.

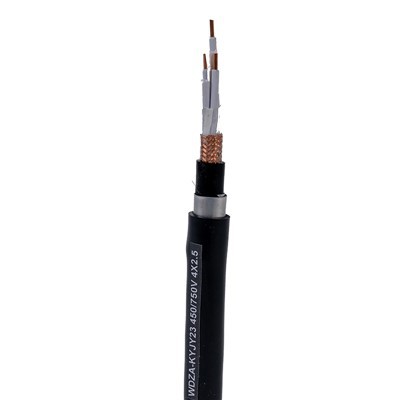

Cablul de control KYJY este un cablu de control învelit PVC cu bandă de oțel izolată reticulat cu miez de cupru ignifug de joasă tensiune. Cablul de control KYJY este produs conform standardului GB/T9330.3-2008.
Fir de control rezistent la foc
Cablu de control al incendiului, polietilenă reticulat tip XLPE, cablu sintetic răsucit cu miez, culoarea firului miez conform GB/T 5023.1 potrivit pentru tensiune nominală 450/750V, temperatură de așezare nu mai mică de 0 grade.
Cablu de control cu 4 miezuri
Cablul de control cu 4 miezuri, cablul de control byj este potrivit pentru învelișul de clorură de polivinil de 450/750V, polietilenă reticulat tip XLPE, cablu sintetic răsucit cu miez, culoarea firului miez în conformitate cu selecția cromatografică preferată GB/T 5023.1 și JB/T 8734.1.
Cablul de control este un cablu de control izolat cu PVC și acoperit cu PVC, potrivit pentru întreprinderi industriale și miniere, departamente de energie și transport, pentru tensiune nominală AC sub 450/750 volți pentru a controla, proteja liniile și alte ocazii.
Cablu de control ecranat cu 4 nuclee, potrivit pentru tensiunea nominală 450/750V temperatura de funcționare nu este mai mare de 70 de grade, temperatura de instalare nu este mai mică de 0 grade.
Diferența dintre cablul de control și cel de instrumentare este în principal utilizată. Fie pot fi solide sau împodobite. Pe vremuri, firele panoului de control (pentru motoare) trebuiau să aibă un fir mai mare decât cablurile de instrumente pentru a face față curenților mai mari necesari demaroarelor de motoare. Acestea erau de obicei terminate sub borne cu șurub, iar firul solid face această terminare mai ușoară.
Cablurile de instrumentare aveau un diametru mai mic și erau adesea făcute din sârmă torsionată, care este mai flexibilă. Astăzi, cu o utilizare mai mare a comenzilor electronice ale demarorului, cablurile de comandă ale aparatului de comutare (întrerupător) au nevoie în principal de cablul de diametru mai mare.
Cealaltă diferență dintre cele 2 tipuri este că cablul de instrumentare este de obicei o pereche torsadată ecranată (ecranată). Această construcție servește la minimizarea „diafoniei” (cuplaj inductiv) care provoacă citiri eronate pentru instrumente. Firele panoului de control, ale căror circuite funcționau la niveluri de 125 VDC, 110 VAC sau 220 VAC au fost în general imune la acest lucru și, prin urmare, nu necesitau ecranare.
Astăzi, când semnalele de control sunt rulate la 24 VDC, construcția de perechi răsucite ecranat este recomandată și pentru ele.
Încă trebuie să fiți atenți la separarea nivelului, dar atâta timp cât aveți de-a face cu tensiuni DC scăzute (maximum 28 V), sarcini rezistive și folosiți cabluri ecranate cu perechi răsucite, puteți combina miezurile de control și instrumente într-un singur cablu în care necesare. (Este totuși o practică mai bună să le păstrați separate.) De asemenea, ar trebui să păstrați sarcinile inductive (cum ar fi solenoizii și releele) separate de instrumente, deoarece pot crea tensiuni de vârf inductive mari atunci când sunt scoase de sub tensiune.
Mai trebuie să alegeți o dimensiune a firului suficientă pentru a gestiona curentul maxim și izolat pentru tensiunea maximă.
Puteți folosi un fir de panou de control pentru alimentare
Firele panoului de comandă transmit direct energia electrică de la punctul de distribuție al sistemului de alimentare la liniile de conectare a diferitelor echipamente electrice, în timp ce cablurile de alimentare electrică sunt utilizate în principal pentru transmiterea energiei electrice puternice în generarea, distribuția, transmisia, transformarea, și liniile de alimentare, iar curentul care trece prin este mare. Cablul de alimentare electrică este utilizat în linia principală a sistemului de alimentare pentru a transmite și distribui energie electrică cu funcții mari.
Firele panoului de control sunt fabricate în conformitate cu procesele stricte de asigurare a calității și control al calității. Menite să ofere servicii pentru intervalul de timp predefinit, firele panoului de control vor funcționa impecabil pe toată durata de viață.
Avantajele cablurilor panoului de control includ:
● Ușoare
● Flexibilitate pentru a se potrivi oricărei structuri
● Eficiență mecanică
● Util pentru mai multe sectoare
● Funcționare anti-interferențe
● Durată de viață prelungită
● Caracteristică rezistentă la uzură
● Material necoroziv
Deși există diferite tipuri de fire de panou de control, cele mai multe dintre ele au o construcție similară. Ele constau din șapte mănunchiuri individuale de sârmă. În centrul unui fir panou de control este un singur pachet de fire, care este înconjurat de alte șase fascicule de fire.
Cele mai multe tipuri de fire de panou de control sunt fabricate din oțel. Acestea fiind spuse, unele dintre ele sunt fabricate din oțel carbon, în timp ce altele sunt din oțel inoxidabil. Firele panoului de control din oțel carbon sunt mai puternice, dar le lipsesc proprietățile rezistente la coroziune ale oțelului inoxidabil. Indiferent de material, firele panoului de control sunt deja puternice, deoarece sunt construite din mai multe mănunchiuri de fire.
Cum aleg dimensiunea firului panoului de control
În primul rând, măsurați cea mai mare cădere de tensiune permisă.
În al doilea rând, calculați curentul de sarcină.
În al treilea rând, trebuie să știți că cel mai potrivit cablu va fi unul care are un curent nominal cel mai apropiat de curentul de sarcină calculat. Mai multe diagrame cu dimensiunile cablurilor și valorile curente corespunzătoare sunt ușor disponibile online. Utilizați o astfel de diagramă pentru a selecta un cablu potrivit.
În al patrulea rând, utilizați graficul pentru a localiza și căderea de tensiune în metri sau 100 de picioare, în funcție de sistemul dvs. de preferințe.
În al cincilea rând, utilizați următoarea dimensiune a cablului și formula de evaluare a curentului pentru a calcula căderea de tensiune pe lungimea reală a circuitului de cablare.
● Dacă doriți să calculați scăderea tensiunii pe metru, (lungimea reală a circuitului x cădere de tensiune pentru 1 m) /100
● Dacă doriți să găsiți scăderea tensiunii în 100ft (lungimea reală a circuitului x cădere de volți pentru 100ft) /100
După calcularea celor de mai sus, trebuie să înmulțiți valoarea pe care o obțineți cu factorul de încărcare:
Factorul de sarcină=Curentul de sarcină care trebuie preluat de cablu/Curentul nominal al cablului (care ar trebui să fie indicat în graficul la care vă referiți).
Acum, ați ajuns la valoarea căderii de tensiune a cablului atunci când curentul de sarcină trece prin el.
Dacă această valoare este mai mică decât căderea maximă admisă de tensiune, atunci dimensiunea cablului selectat ar trebui să fie în regulă.
Dacă valoarea este mai mare decât valoarea căderii maxime admisibile de tensiune, atunci trebuie calculată căderea de tensiune pentru următorul cablu de dimensiuni mai mari, conform diagramei menționate. Acest proces trebuie continuat până când valoarea căderii de tensiune devine mai mică decât valoarea maximă admisă a căderii de tensiune.
Câte nuclee are un fir de panou de control
Numărul de nuclee ale cablului de alimentare este relativ mic, incluzând un singur nucleu, două nuclee, 3 nuclee, 4 nuclee și 5 nuclee. Conform cerințelor rețelei electrice, maximul este în general de 5 nuclee. Firele panoului de control sunt folosite pentru a transmite semnale de control, care conțin un număr mare de nuclee, variind de la 2 nuclee la 61 de nuclee sau mai mult. Firele panoului de control folosesc, de asemenea, diferite structuri de fire de bază și măsuri de ecranare pentru a obține efecte satisfăcătoare de compatibilitate electromagnetică.
Din ce sunt făcute firele panoului de control
Un fir de panou de control este realizat din cablu mecanic (coarda de sârmă), care este de obicei construit din oțel galvanizat, oțel inoxidabil sau alte aliaje. Firele panoului de control sunt un ansamblu sau un sistem de cabluri și componente, cum ar fi un fiting cu bilă și tijă, unde există o intrare sau o acțiune care provoacă o ieșire sau un rezultat.
Sfaturi pentru instalarea cablurilor panoului de control
● Miezul conductor al cablurilor
Pentru miezul conductor, trebuie să știți din ce material este alcătuit miezul conductor, cât de mult este secțiunea transversală a miezului și cât este numărul de fibre mici din interiorul miezului. Veți putea lua în considerare opțiuni de construcție adecvate pentru a vă asigura că eficiența de transmisie a cablului nu este redusă.
Materialul miezului și secțiunea transversală a miezului vor afecta distanța de transmisie. Numărul de fibre mici va crește moliciunea miezului (creșterea razei de îndoire a cablului) și va crește capacitatea de a absorbi vibrațiile cauzate de mașinile din jur.
● Banda de ecranare a cablurilor
Banda de protecție ajută la controlul cablurilor de alimentare pentru a transmite mai bine semnalele. Sunt realizate din folie subțire de aluminiu sau plasă de cupru placată cu cositor. Materialul din folie de aluminiu este destul de solid, de aceea este necesar să se acorde atenție razei de îndoire admisă pentru a evita ruperea stratului anti-interferență al firului panoului de control.
● Tensiunea cablurilor
Tensiunea de funcționare este, de asemenea, un factor pe care ar trebui să îl luați în considerare atunci când instalați cablurile de alimentare. În mod normal, cablurile cu o tensiune de 300V/500V sau 0,6/1kV vor fi direcționate către un sistem separat de canale de cabluri de sistemele cu tensiune joasă.<100V.
Înainte de a instala firul panoului de control, trebuie să învățați cu atenție despre cerințele tehnice ale proiectului pentru a avea o anumită înțelegere a mediului de operare și a compușilor la care trebuie expus cablul de alimentare în fiecare zi.
Pe baza mediului de instalare, firele panoului de control sunt adesea clasificate în mai multe tipuri, cu caracteristici precum cabluri anti-interferențe, cabluri rezistente la ulei și la substanțe chimice, cabluri rezistente la foc etc.
În procesul de instalare a cablurilor panoului de control, există doi factori importanți pe care trebuie să acordăm atenție poziției de instalare dintre cablurile de alimentare și temperatura ambientală a cablurilor de alimentare.
Ambii factori de mai sus afectează direct amperajul. Acest lucru afectează procesul de transmisie electrică pentru echipamentele din procesul de producție.
● Poziția de instalare între cablurile de alimentare
Pentru locația de instalare între cabluri, cauza diferenței de amperaj se datorează căldurii generate în interiorul cablului de alimentare. În acel moment, electricitatea se va pierde din cauza procesului de transformare a energiei electrice în energie termică.
Dacă cablurile sunt amplasate unul lângă celălalt, în timpul transmisiei de putere, temperatura dintre cabluri va rezona, determinând creșterea temperaturii totale și reducerea amperajului în cablu.
● Temperatura ambiantă a cablului de alimentare.
Temperatura mediului de instalare are o mare influență asupra amperajului cablului. O temperatură de 30 de grade este considerată ideală pentru curent atunci când coeficientul de schimbare nu este prea mare, dar pe măsură ce temperatura crește la 60 de grade, amperajul va scădea semnificativ. Prin urmare, în procesul de instalare a firelor panoului de control, trebuie să luăm în considerare cu atenție mediul de instalare, precum și aranjarea cablurilor astfel încât cablurile să funcționeze cu cea mai bună eficiență.
Fabrica noastră
Liaoning Pengcheng Cable Co., Ltd. a fost fondată în 1990, situat în centrul de nord-est al districtului de afaceri Shenyang & Tieling, este puterea cuprinzătoare a liderului întreprinderilor de producție de sârmă și cablu. Pengcheng Cable are o serie de linii de producție internaționale avansate, fabrici moderne, parcuri industriale de întreprinderi integrate de producție de sârmă și cablu. Compania este acum situată în Parcul Industrial Xintaizi, provincia Liaoning, acoperind o suprafață de aproape 150 de acri, zona fabricii de peste 50 de acri. Compania se dedică în principal cercetării, dezvoltării și producției de cabluri ignifuge flexibile cu izolație minerală, cabluri de cupru ondulate cu izolație minerală cu curele de mica și noi serie 8000 de cabluri de alimentare blindate cu miez de aliaj de aluminiu anti-presiune și rezistente la fluaj, precum precum și cabluri ignifuge fără halogen și fără fum și fire și cabluri obișnuite și alte game complete de produse de cablu de înaltă calitate, cu specificații complete, cercetare și dezvoltare, proiectare, producție, marketing și service. Produsele Pengcheng sunt utilizate pe scară largă în rețeaua inteligentă, energie electrică, clădiri verzi, fabrici inteligente și spitale și în alte domenii. În prezent are un număr de brevete valabile.
Certificatul nostru
Produsele companiei au trecut certificarea sistemului de management al calității ISO9001/IATF16949, certificarea sistemului de management de mediu ISO14001, certificarea sistemului de management al sănătății și siguranței în muncă ISO45001, certificarea sistemului de management al măsurătorilor ISO10012 și alte 8 certificări majore ale sistemului de management. Precum și licența națională de producție a produselor industriale, certificarea națională obligatorie a produsului (certificare 3C), certificarea PCCC și certificarea China Quality CQC, certificarea etichetei ignifuge, certificarea etichetei ignifuge și alte certificări.
